1078-S*油箱开关 配件开关 机械开关不锈钢浮球开关厂家直销

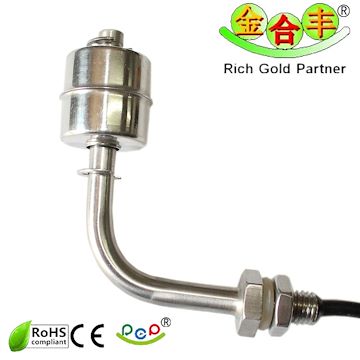

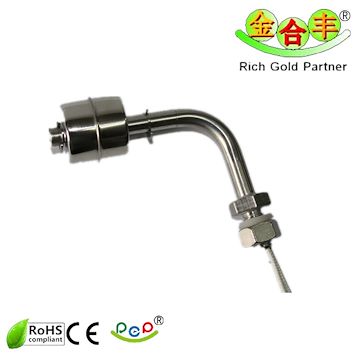

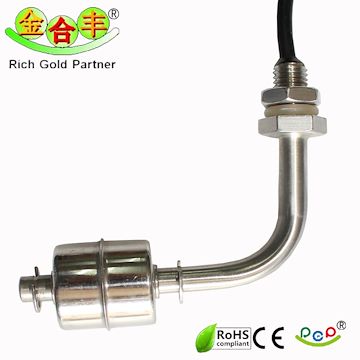

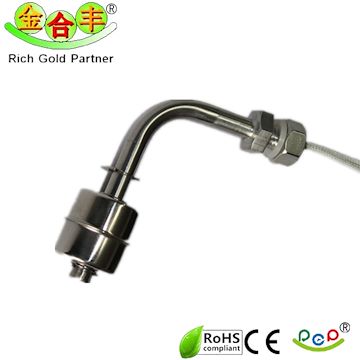

1078-S*油箱开关 配件开关 机械开关不锈钢浮球开关厂家直销--点击浏览大图
“1078-S*油箱开关 配件开关 机械开关不锈钢浮球开关厂家直销”参数说明
是否有现货: 认证: RoHS
种类: 不锈钢浮球开关 材质: 不锈钢
应用: 控制液位或供给信号 型号: 1078-SL
规格: 1078 商标: 金合丰
包装: 10条一包 产量: 10000
“1078-S*油箱开关 配件开关 机械开关不锈钢浮球开关厂家直销”详细介绍

1078-S说?明浮球开关1078-S、液位传感器液位传感开关是一种结构简单、使用方便、安全可靠的液位控制器件,一般接到继电器或者交流接触器的。当水位、油位上升/下降到一定距离时,感应开关就闭合或者断开,随着继电器/交流接触器也跟着闭合或者断开,从而控制水泵、水位、油位。

材料组成部分:

1主体材质:不锈钢304/316

2装配:?磁簧开关?磁铁?环氧树脂

3引线等。

原理在密闭的壳体中,设置一点或多点的干簧管,然后将管子贯穿一个或多个中空且内部装有环型磁铁的浮球,利用固定环将浮球固定在与磁簧开关相关范围内,当浮球移动时,其内部的磁铁吸引磁簧开关接点动作,以作为液位的控制或指示。

安装说明

1.安装位置应远离进水口,否则开关会因进水口的波动而造成误动作。

2.被控制线路负载必须与浮球开关接点容量相匹配。

3.被测液体的比重必须大于浮球比重。

4.浮球的动作点已按客户订货要求在出厂时调整好,请不要随意调整浮球位置。

使用说明

1.当浮球开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中,建议在负载两端并联保护线路如:RC(缓冲器)、变阻器、二极管等。

2.当浮球开关使用在有电容器、炽热灯泡、很长的电缆线等电容性负载中时,在开关的触点间将产生一个骤升电流;建议在浮球开关两端并联保护线路,如限流电阻器或突波吸收器等。

注意:请勿将浮球开关直接连接于电磁阀、马达或电磁开关

参?数

材质

PP

型号

1078-S

工作电压

(3-100)?VDC

工作电流

0.5A

工作温度

-30~?+135(℃)

最高耐温

180(℃)

最高耐压

2.5(Mpa)

工作压力

2.5(Mpa)

加工定制

介质比重

0.5-0.7

用??途专门用于各种家电、加湿器、冷水机、盐雾机、恒温恒湿机、喷绘机、医疗设备、饮料机械、和受压储液罐的液位检测、信号远传、开关报警,在卫生、环保、有毒、带酸碱腐蚀性液体使用。

性能特点

稳定性好,满度、零位长期稳定性可达0.1%FS/年。在补偿温度0~70℃范围内,温度飘移低于0.1%FS,在整个允许工作温度范围内低于0.3%FS。

具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时送器会自动限流在35MA以内。

固态结构,无可动部件,高可靠性,使用寿命长。

安装方便、结构简单、经济耐用。

液位开关定做要求单位:mm(毫米)

一、螺丝牙:

1、螺丝牙的直径

2、螺丝牙长度

3、螺丝牙公制与英制

二、杆与线:

1、六角螺母下面为顶端直到底端的总长度;

2、引线的长度与数量、引线的材质与颜色的选择;

3、不锈钢直径8mm的杆限长1500mm,最多进入6条线;

4、不锈钢直径12mm,的杆限长3000mm,最多进入13条线。

三、卡簧与开关点:

1、以杆的底端开始计算,卡簧的安装位置为球子的活动距离作为选择

2、球子的活动到达端点位置时,开关点是否接通或者断开?

四、材质:

1、杆材质不锈钢(304?316?)

2、浮球材质PP??不锈钢(304?316)

五、参数:

1、电压:AC/DC?=?V

2、电流:0.5~1.0=A(0.5-2)

3、功率:50W(DC350V、AC250V、1.0A);10W(DC100V、0.5A)

4、温度:常规?-10·C~+100·C?;高温为180·C

六、工作要求:

安装环境在:水、油以及腐蚀的液体

开关频率:100000000
